Ubicacion, Funcionamiento, Fallos y Comprobacion del J207 Relé bloqueo de arranque para C.A.

J207 Relé bloqueo de arranque para C.A.



UBICACION DEL COMPONENTE

El Relé bloqueo de arranque (J207) está situado en la caja portarrelés

FUNCIONAMIENTO DEL COMPONENTE

RELÉ BLOQUEO DE ARRANQUE (J207):

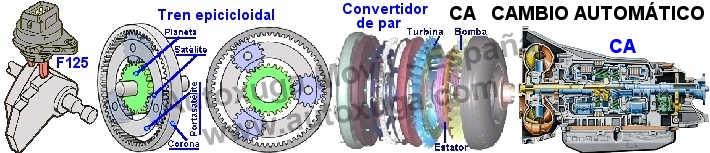

El Relé bloqueo de arranque tiene la misión de evitar el arranque del motor al estar conectada una gama de marchas que no sea N ó P y es excitado por el Conmutador multifunciones (F125).
La bobina del Relé de bloqueo arranque (J207) es alimentado con positivo con la señal de arranque (D/50) y recibe el negativo del Conmutador multifunciones (F125) que está ubicado en la Caja de cambios. Excitado el Relé (J207) transmitirá el positivo de Batería (30) al Motor de arranque (B/50) y, por tanto, se puede arrancar el motor.

NOTAS A TENER EN CUENTA EN CASO DE AVERÍA DE UN COCHE CON CAMBIO AUTOMÁTICO:

PRIMERA: Un vehículo con cambio automático no es posible arrancar el motor empujándolo o remolcándolo porque la presión de mando necesaria sólo la produce la Bomba de aceite ATF cuando el motor se encuentra en funcionamiento.
SEGUNDA: El remolque de un vehículo con Cambio Automático debe realizarse en la posición N y, al hacerlo, la velocidad de traslado no deberá superar los 50 km/h con una distancia a recorrer inferior a 50 km ya que cuando el motor está parado no existe lubricación en las piezas rotatorias del cambio.
TERCERA: Hay que realizar un Ajuste Básico si es que se hicieron las siguientes reparaciones:
* Cambio de motor
* Sustitución de la UCE del motor
* Sustitución de la UCE del cambio
* Sustitución del potenciómetro de la mariposa

Para realizar el Ajuste Básico es necesario pisar a fondo el acelerador hasta la posición Kick-down y mantenerlo pisado unos 8 segundos

FUNCION SUPLETORIA SI FALLA EL COMPONENTE

Sin función supletoria. Generalmente los Cambios Automáticos disponen de un completo sistema de diagnóstico enfocado a simplificar la localización de averías y facilitar el mantenimiento. A partir del fallo que muestre cualquier Aparato de Diagnosis debe de localizarse el Componente y otros que estén relacionados y observar como funcionan dichos componentes (en nuestro programa) al objeto de hacer una correcta reparación de la avería.

FALLOS POR AUSENCIA O MALA SEÑAL DEL COMPONENTE

* El motor arranca sin estar el selector marchas en N o P

COMPROBACION SI EL SCANNER DA FALLO DEL COMPONENTE

Si el Aparato de Diagnosis indica por ejemplo:
"Válvula reguladora de presión"
"Válvula electromagnética 1/2 atascada, abierta"
"Sensor numero revoluciones turbina"
"Mensaje CAN car Access System en Bus K erróneo"
"Control desmultiplicador cambio marcha plausibilidad"
"Linea datos interruptor selector cambio"
"Mensaje CAN interruptor selector cambio"
"Sensores interruptor selector cambio"
"Señal CAN modulo electrònico palanca selectora"
"Imán bloqueador palanca selectora"
"Sensor numero revoluciones salida", etc. se le está indicando al mecánico:

Que el Cambio no recibe las señales adecuadas de los Sensores y Transmisores y, por tanto, debe revisarse la instalación eléctrica de cada uno de los sensores y los rangos de funcionamiento.

OTROS FALLOS MECANICOS INDUCIDOS
