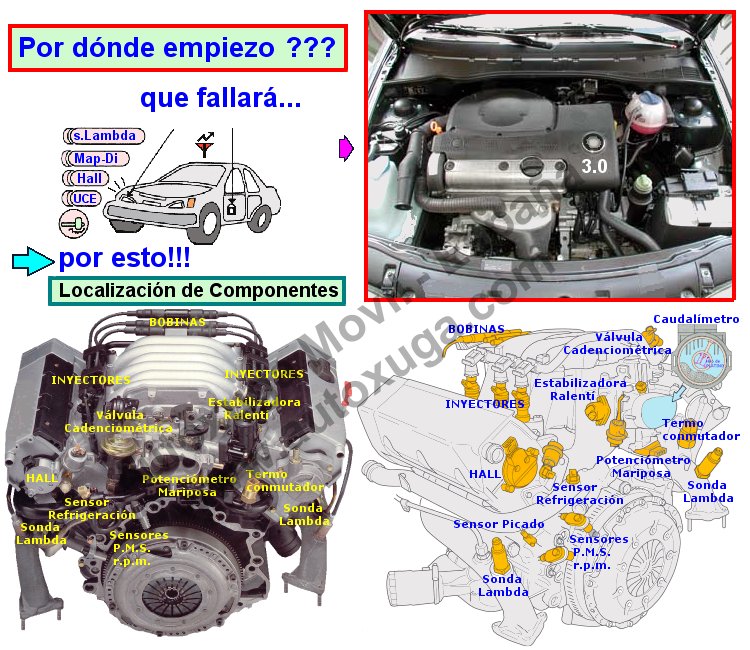

Cuanto más sofisticados sean los SISTEMAS ELECTRÓNICOS del Motor, la UCE va a RECIBIR y ENVIAR más señales en Ohmios y Voltios de los distintos componentes mostrados en las figuras. Por tanto, antes de proceder a realizar el Ciclo Práctico de CONTROL de la Inyección, conviene hacer una INSPECCIÓN VISUAL del Sistema Mecánico del Motor; Tuberías de Vacio; Tuberías Líquido Refrigerante; Conectores Instalación Eléctrica y Componentes que se pudieran haber añadido al coche para cerciorarse de que NO EXISTEN conexiones anómalas que puedan producir deficientes Contactos ó Masas. El paso siguiente recomendado por AUTOXUGA después de esta revisión es:
Ciclo Práctico de Control
PRIMER PASO: Se verificará la velocidad Giro Motor Arranque, observando el comportamiento de la Batería y su Tensión en Bornes (mín = 11,5v).
SEGUNDO PASO: De confirmarse un OK anterior, pero de continuar SIN ARRANCAR el Motor, se pasará a la siguiente comprobación:
TERCER PASO: CHISPA en las Bujias. Para ello, se extrae un Borne de una Bujía y se CONECTA otra BUJÍA a dicho Borne dejándola encima de una zona metálica del motor (haciendo Masa) para observar el Salto de Chispa. No producir SALTO de CHISPA sin conexión a Masa ya que puede dañarse el CHIP del ENCENDIDO ELECTRÓNICO que en unos casos va DENTRO, y en otros, FUERA de la UCE.
CUARTO PASO: Combustible en INYECTORES; forma del chorro; Corte limpio ó Goteo final. Pero, llegados a este punto, se examinará el estado de las Bujias y la Porcelana de las mismas: Negruzca, Blanquecina ó Engrasada. Para ampliar conceptos ir a: BUJIAS PARA MOTORES en; www.autoxuga.com.
Resultando FAVORABLES los CONTROLES anteriores, pero observándose Fallos de funcionamiento en el motor, se pasará a VERIFICAR los Componentes que ENVIAN ó RECIBEN señales de la UCE cuyas señales se definen como MAGNITUDES Básicas, de Corrección, y Adicionales
