Los protocolos OBD son unos estandares definidos por el ISO y la SAE, para poder controlar las emisiones de
los automoviles con el objetivo de reducir la contaminacion del aire, y en caso de producirse un funcionamiento inadecuado del
sistema encender una lampara MIL que avise al conductor y a su vez almacenar el codigo de averia.
En OBD hay solo 6 protocolos que ademas estan normalizados, especificando en su definicion la forma de comunicacion y el contenido de los
mensajes, lo que significa que el mismo protocolo OBD implementado en marcas distintas deberia funcionar similar en todas ellas
Los 6 protocolos OBD implementados en los coches son: ISO9141; ISO9141-2; ISO14230-4 (KWP2000); SAE J1850 VPW; SAE J1850 PWM; ISO15765-4 CAN BUS
con las variantes del ISO15765-4 CAN BUS de 11bits 500Kb; 29bits 500Kb; 11bits 250Kb y 29bits 250Kb
Con el mismo protocolo OBD unos vehiculos devuelven mas o menos datos, dependiendo de la centralita que lleve
el vehiculo.
Mientras que en OBD solo hay 6 protocolos en las Marcas hay mas de 60.000 Sistemas distintos y para ver la complejidad del desarrollo
de nuestras Apps ponemos unos ejemplos con unas CADENAS de OBD y CADENAS de Marcas en donde
mostramos mensajes que envia el software del Tfno a la Centralita a traves de un Adaptador que SOLO hace de puente
y NO es un escaner
FUNCIONAMIENTO DEL SOFTWARE DE LA APP

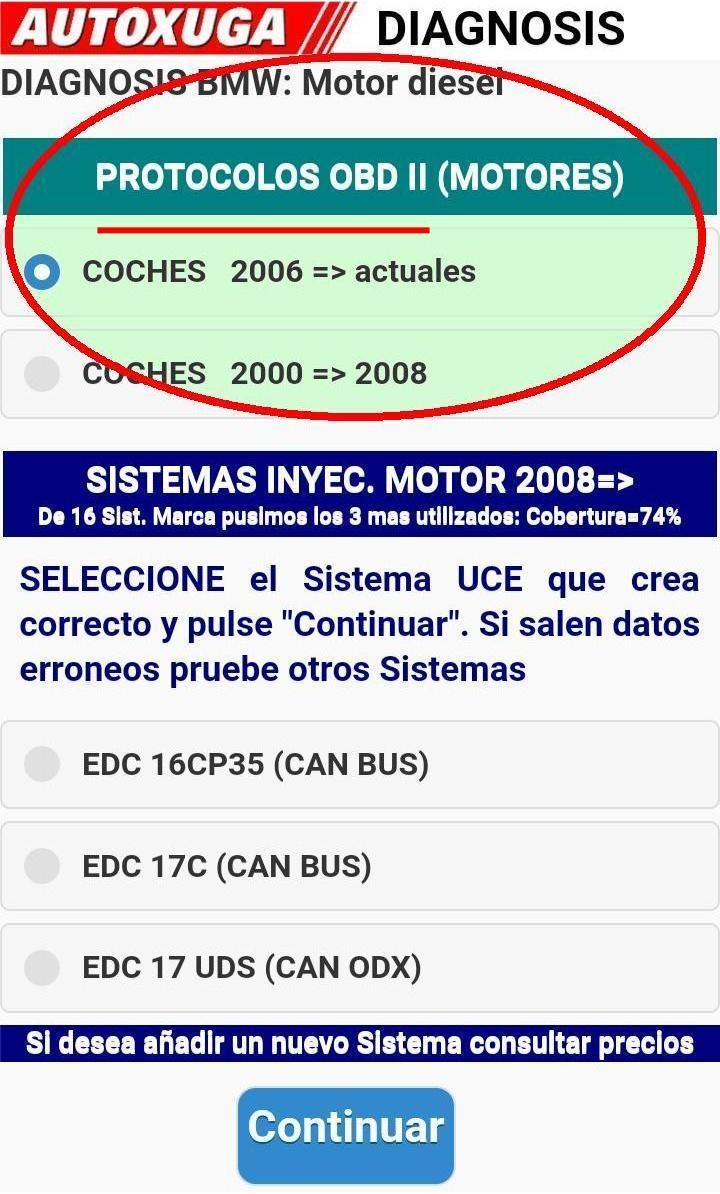

Protocolo OBD: (solamente hay 6 )
DF070000 02 0100 (es uno de ellos) En la comunicacion los mensajes van unidos DF070000020100
Sistemas BMW: (hay mas de 700)
F1060000 12 10 08 2C01F30346 cadena enviada a la UCE
12060000 F1 10 14 62F1905742, cadena recibida de la UCE
Sistemas RENAULT: (hay mas de 800)
E8070000 21 52C13033373237 cadena enviada a la UCE
F6010000 1E 840024401400FE, cadena recibida de la UCE
Sistemas OPEL: (hay mas de 600)
E5010000 46 05 6EA000E34E20 cadena enviada a la UCE
E8050000 11 A5 3F8A413A3028, cadena recibida de la UCE
Sistemas CITROEN: (hay mas de 900)
88060000 22 0000B0E03DAEF3 cadena enviada a la UCE
5F060000 10 18 618096467522, cadena recibida de la UCE vamos a explicar esta cadena
5F060000 10 18 618096467522, etc ......
INTERPRETACION DE ESTA CADENA EN "HEXADECIMAL"
5F060000 = Identificador de la UCE
10 = Contador de mensajes (10 a 1F en hexadecimal que en decimal es de 16 a 31)
18 = Longitud de la respuesta (en hexadecimal 18 que en decimal es igual a 24 bytes)
618096467522 = Comienzo de la respuesta de la UCE, etc ......
Despues de enviar estos mensajes, la UCE responde con otros que pueden ser parametros, averias, etc.
NOTA IMPORTANTE
VEA LA DIFERENCIA ENTRE LA DIAGNOSIS POR "OBD" y LA DIAGNOSIS DE LOS "SISTEMAS DE MARCAS"

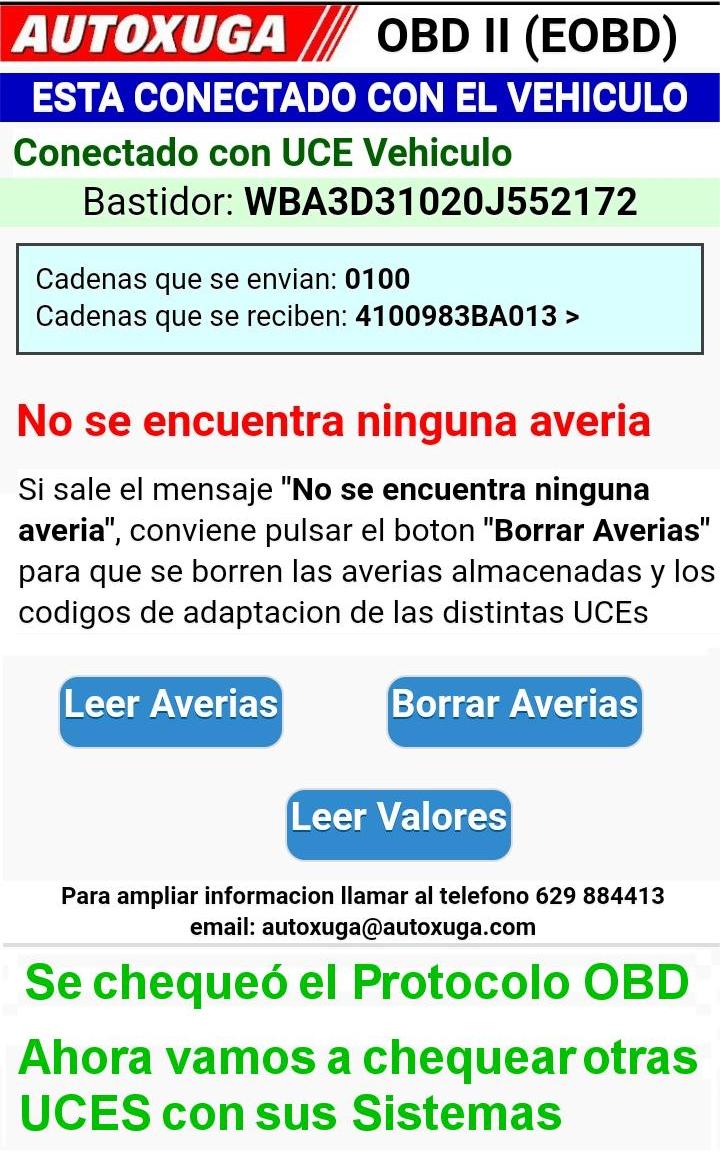

En el mismo coche BMW Serie 3; 320d; F30; Sport; diesel con Efficient Dynamics de 184CV con cambio automatico

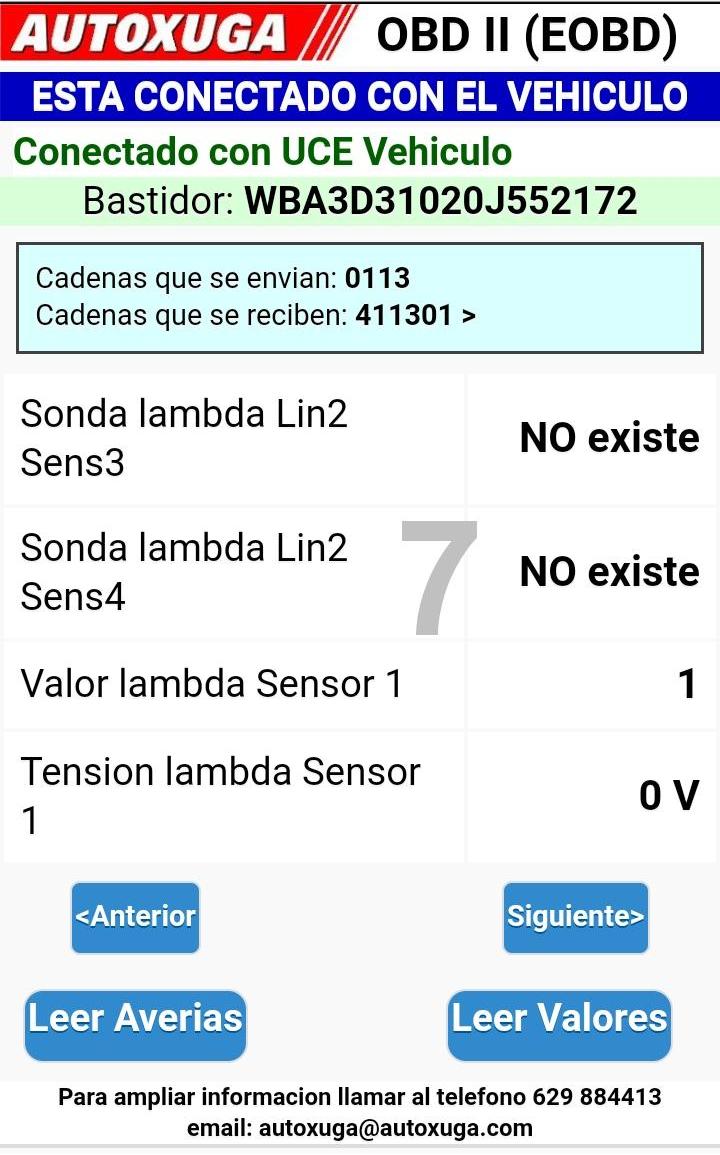

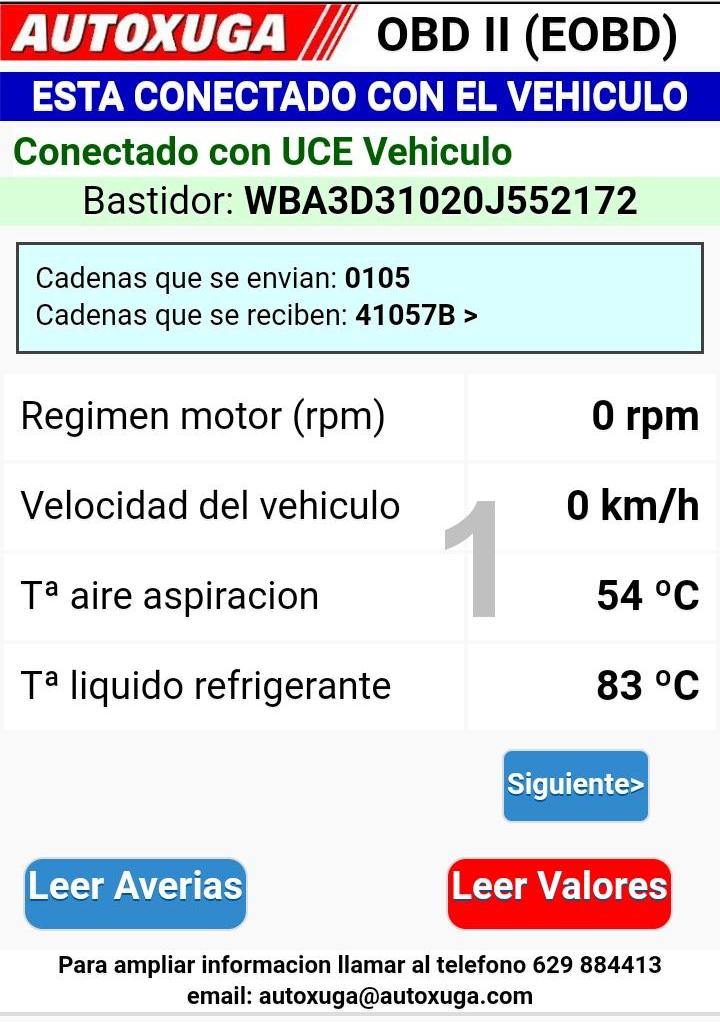

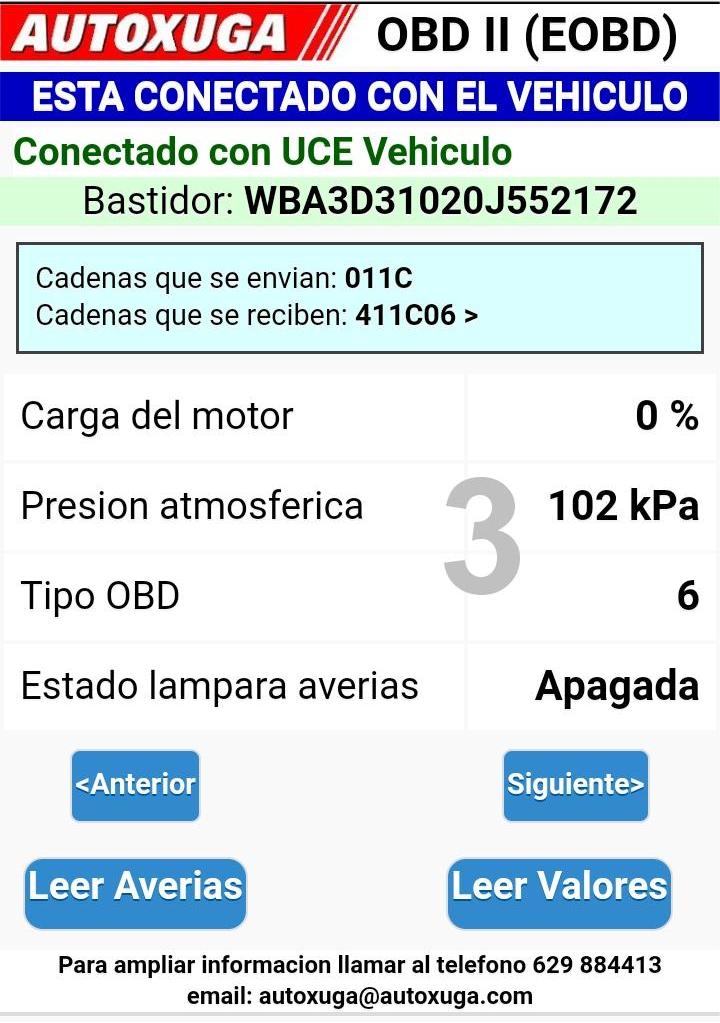

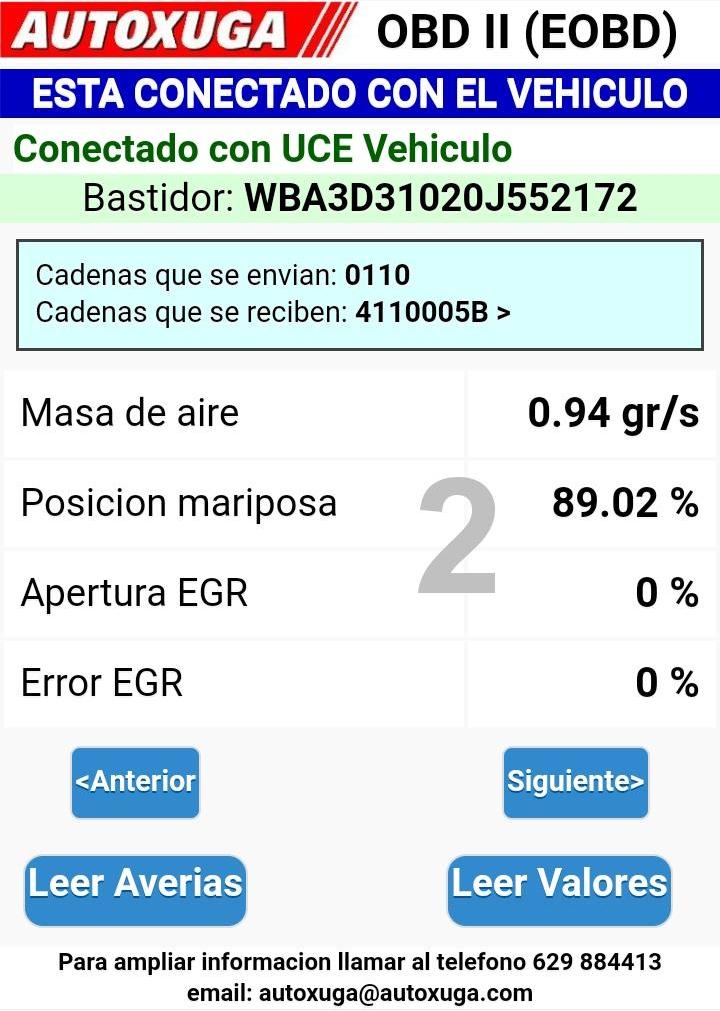

y bastidor WBA3D1020J552172 fabricado desde el año 2012 hasta 2018 al hacer el chequeo del coche por OBD

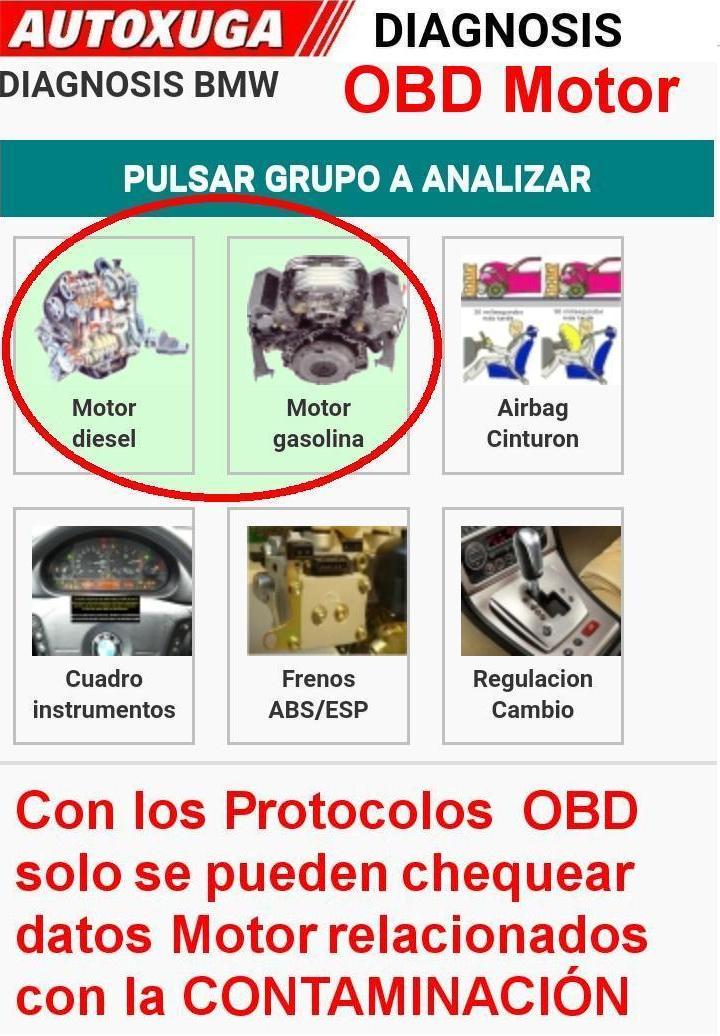

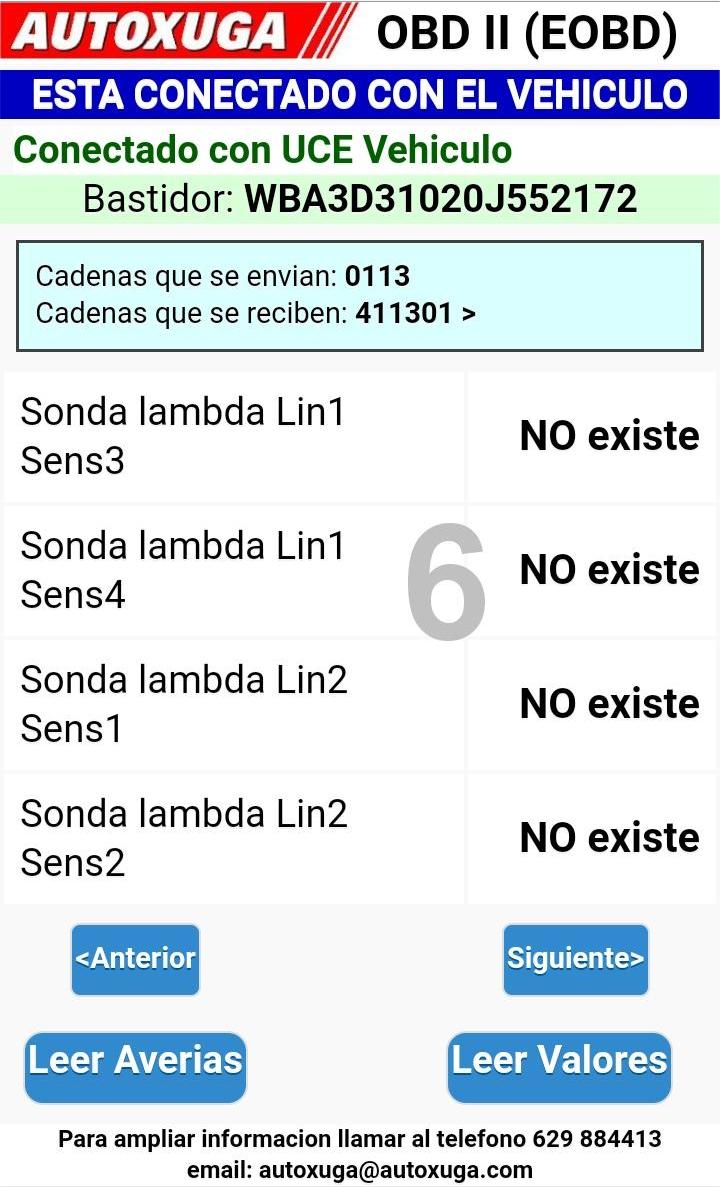

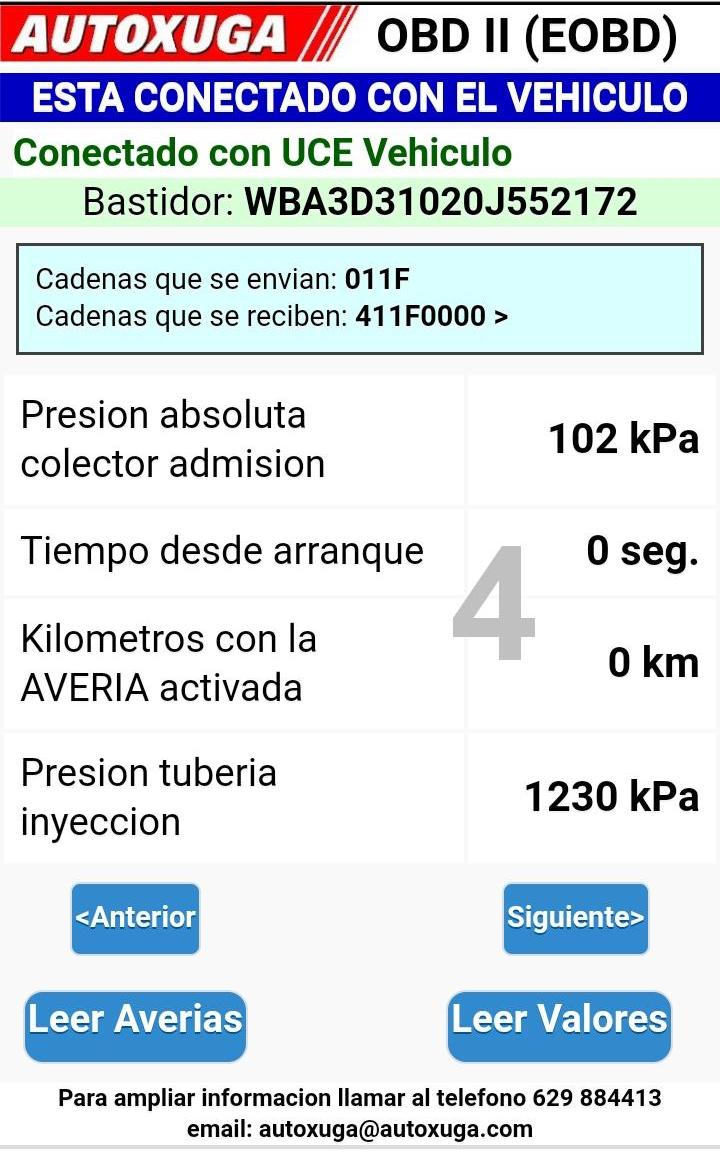

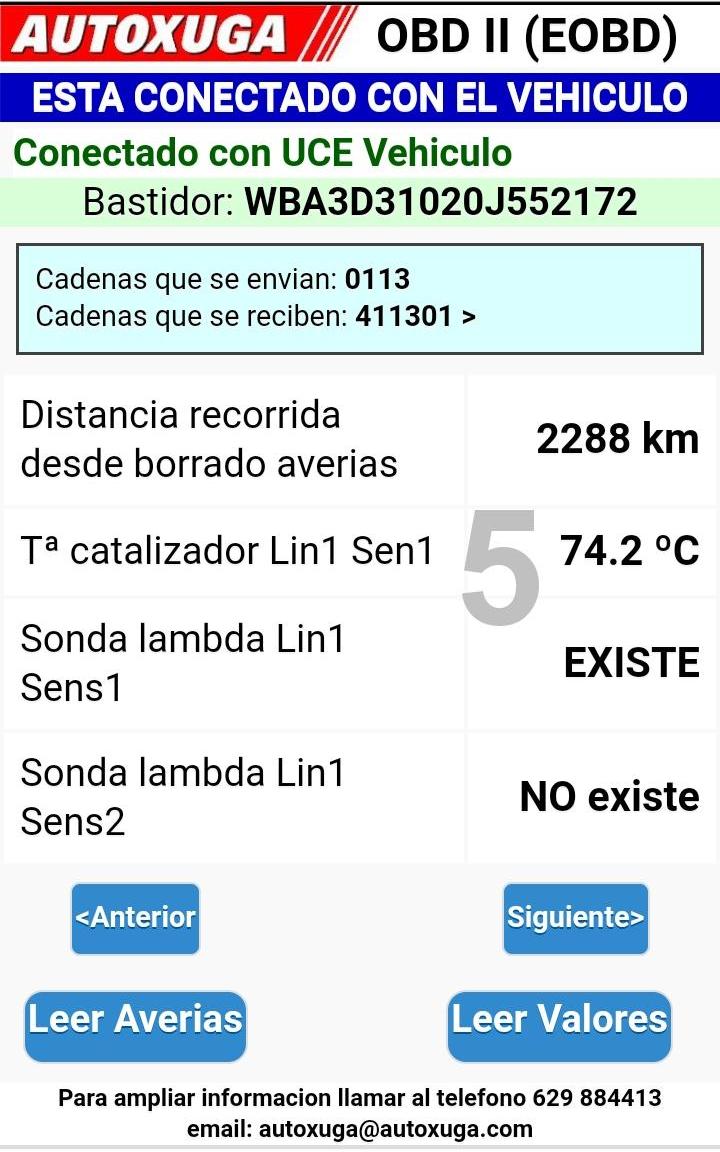

solamente muestra 8 pantallas de datos: revoluciones, presiones, temperaturas, EGR, sonda lambda y otros datos
relacionados con la CONTAMINACION. ¡¡¡Y nada mas!!!
Mas adelante realizamos otro chequeo a ese mismo BMW con las apps de
Marcas+OBD de Autoxuga y se muestran 15 pantallas con datos tecnicos que NO se parecen en nada a los OBD y que son similares a los parametros que
muestran los Equipos de Diagnosis Profesionales de los Talleres ya que Autoxuga es fabricante de Equipos de Diagnosis Multimarca
La compra de Aplicaciones (apps) se hace con un telefono movil Android en Play Store y hay que pulsar en importe y seguir los pasos
