La gran diferencia de los Sistemas de Diagnosis Marcas con respecto a OBD
Los fabricantes de coches implementaron sus propios sistemas de diagnostico especificos para comunicarse con los modulos electronicos,
UCEs o centralitas y los sistemas que implementa una marca en uno u otro modelo dependen de la marca y la tecnologia implementada en
dicho vehiculo. Por tanto, para las marcas existen MILES de Sistemas distintos que no siguen una normativa estandarizada, lo que provoca
que en una misma marca la forma de comunicarse y el contenido de los mensajes no tiene nada que ver en un sistema y en otro.
Los sistemas de las Marcas lo que permiten realizar es una diagnosis completa de la UCE y no solo de los datos relacionados con la contaminacion.
Cada fabricante de automoviles puede montar distintas UCEs en sus coches: Motor, Electronica central, ABS, Clima, Airbag, Inmovilizador,
Cierre centralizado, Luces, Asistente aparcamiento, Navegador, Volante multifuncion, Direccion asistida, Regulacion velocidad, Neumaticos, Gateway,
Radio, etc. y cada UCE puede tener distintos sistemas dependiendo de la tecnologia del vehiculo y del proveedor o fabricante de la UCE, lo que
provoca que cada marca tenga MILES de Sistemas distintos.
A la vista de esta informacion se puede deducir que para que Autoxuga desarrollara sus apps que funcionen con UN SOLO adaptador tuvimos que
seleccionar los sistemas mas utilizados por las marcas, de manera que en cada una de ellas y dependiendo de las centralitas de
Motor, ABS, ESP, Airbag, Cuadro instrumentos y Cambio automatico, hemos seleccionado 6 o 7 de los Sistemas de mas uso
de cada marca, los cuales garantizan que se pueda entrar en el
85% de todas las UCEs de todos los vehiculos desde el año 2008 hasta la fecha
y en los vehiculos del año 2000 hasta el dia de hoy se pueda entrar en el 96% de los protocolos OBD
Falta indicar que un mismo sistema segun sean las Centralitas van a devolver mas o menos datos que otras similares,
dependiendo ello de los componentes electronicos que tenga cada vehiculo.

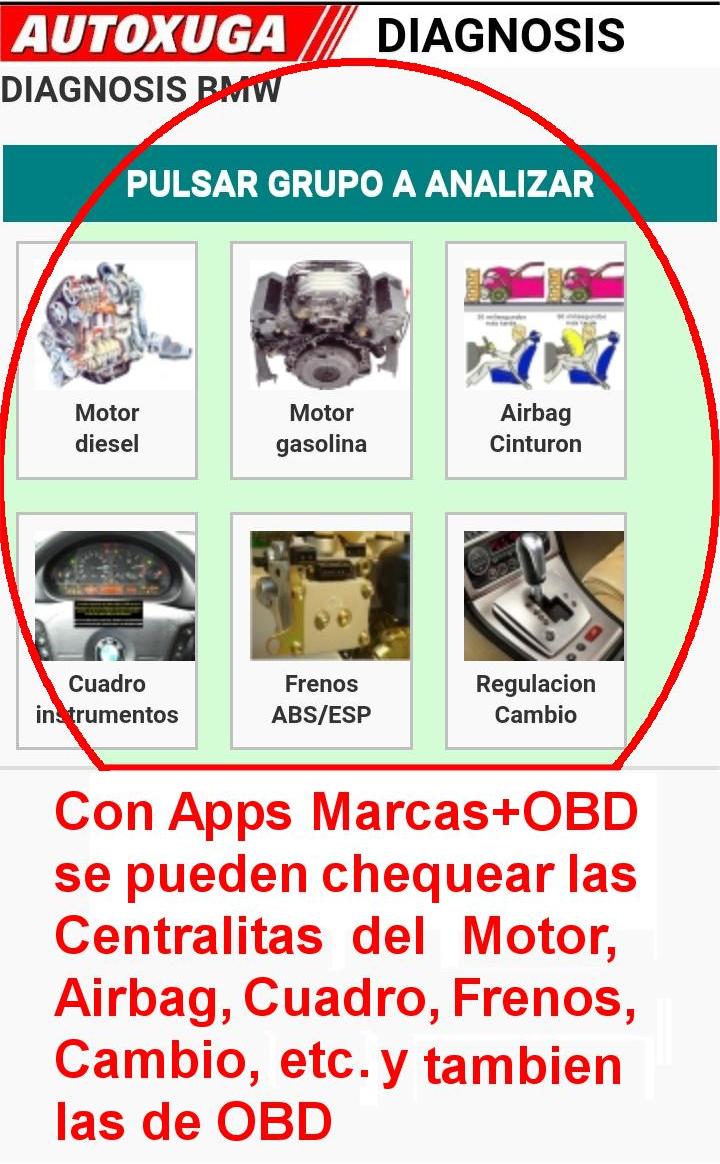

Chequeo de una Centralita con las apps y el adaptador de Autoxuga
Con las Aplicaciones de Marcas+OBD de Autoxuga se pueden chequear las centralitas de
Motor diesel, Motor gasolina, Airbag, Cuadro instrumentos, Frenos ABS, ESP, Cambio automatico, etc.
ademas del protocolo OBD del vehiculo y para ello solo tenemos que pulsar el modulo que deseemos chequear

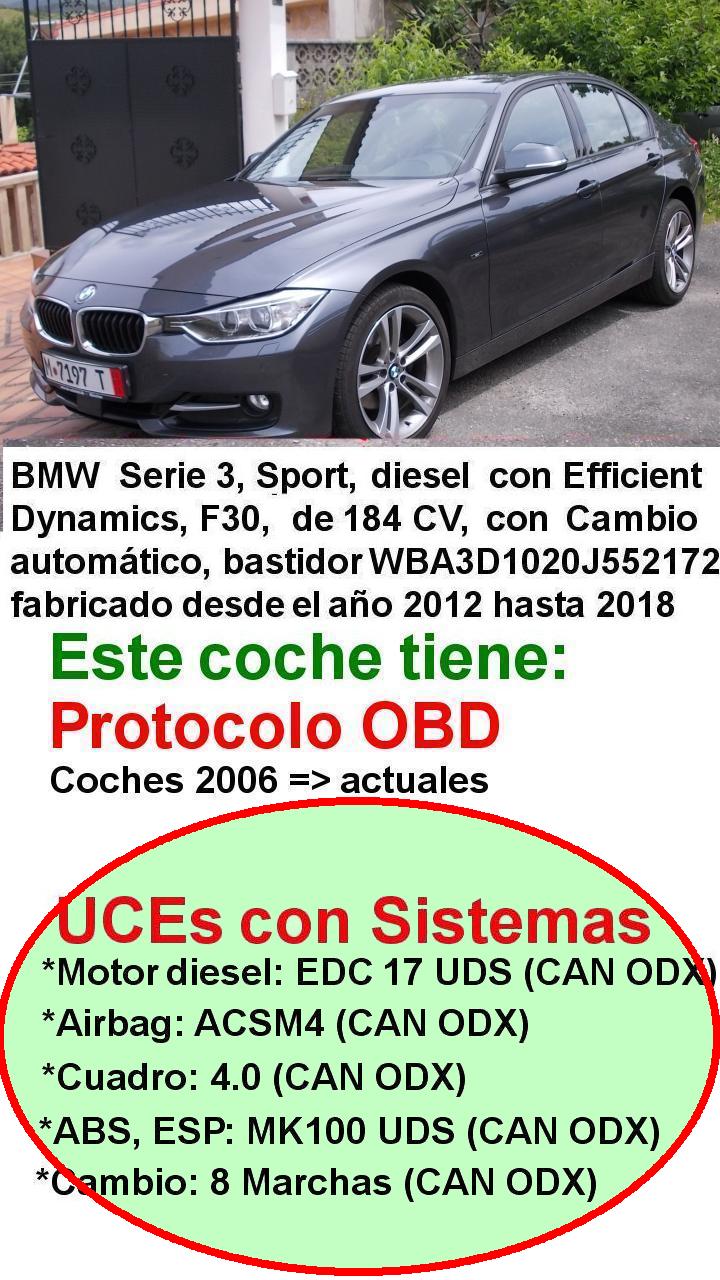

Chequeo de un BMW 320d F30 con la app y el Adaptador de Autoxuga
Vamos a chequear un BMW Serie 3; 320d; F30; Sport; diesel con Efficient Dynamics de 184CV; con cambio automatico
y bastidor WBA3D1020J552172 fabricado desde el año 2012 hasta 2018.
Este BMW tiene un protocolo OBD moderno que se corresponde con coches del 2006 hasta los actuales y los
Sistemas de sus distintas Centralitas son:
*Motor diesel: EDC 17 UDS (CAN ODX)
*Airbag: ACSM4 (CAN ODX)
*Cuadro: 4.0 (CAN ODX)
*ABS,ESP: MK100 UDS (CAN ODX)
*Cambio: 8 Marchas (CAN ODX)

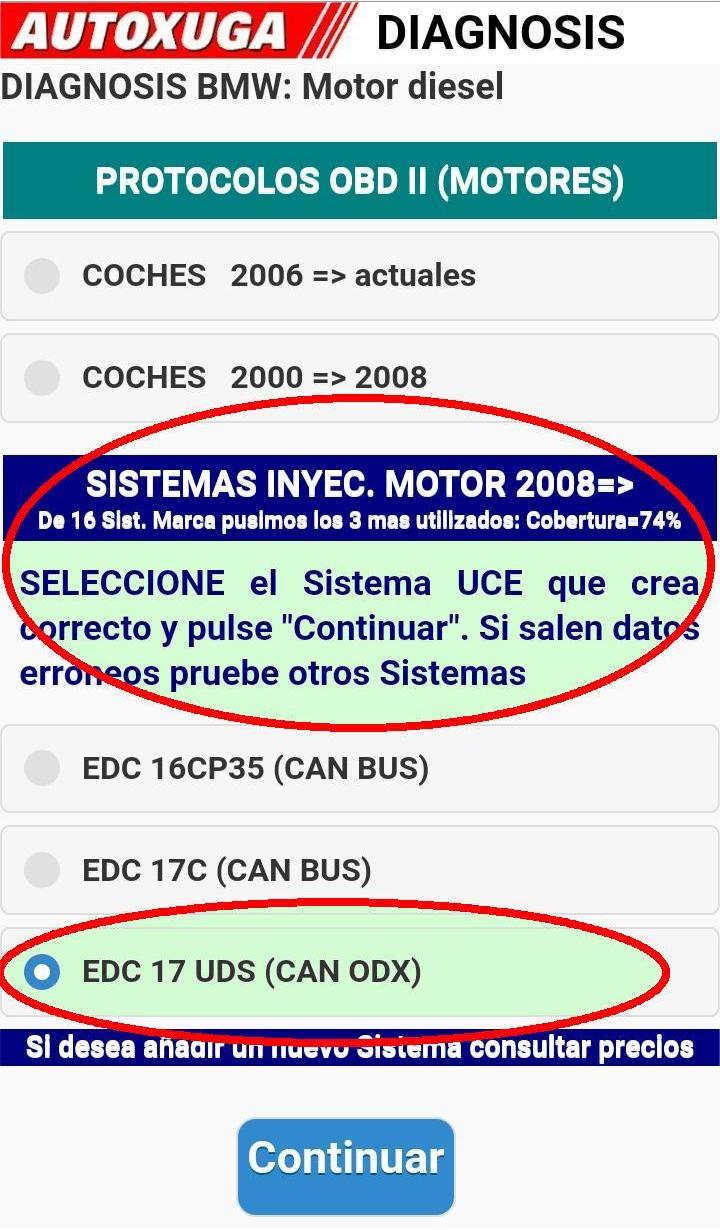

Primero seleccionamos el sistema de la Centralita de este BMW
En la parte inferior de la pantalla se muestran varios sistemas que implementa la marca BMW
en las UCEs de los motores diesel.
Despues de seleccionar el sistema del coche hay que pulsar continuar y en este caso
al ser un BMW 320d F30 posterior al 2012, el sistema debiera ser uno de los mas modernos tal como el EDC 17 UDS (CAN ODX)
Si no se conoce el Distema de la UCE debemos probar con otros sistemas que muestra la
app de Autoxuga hasta que entre en la UCE y muestre datos correctos

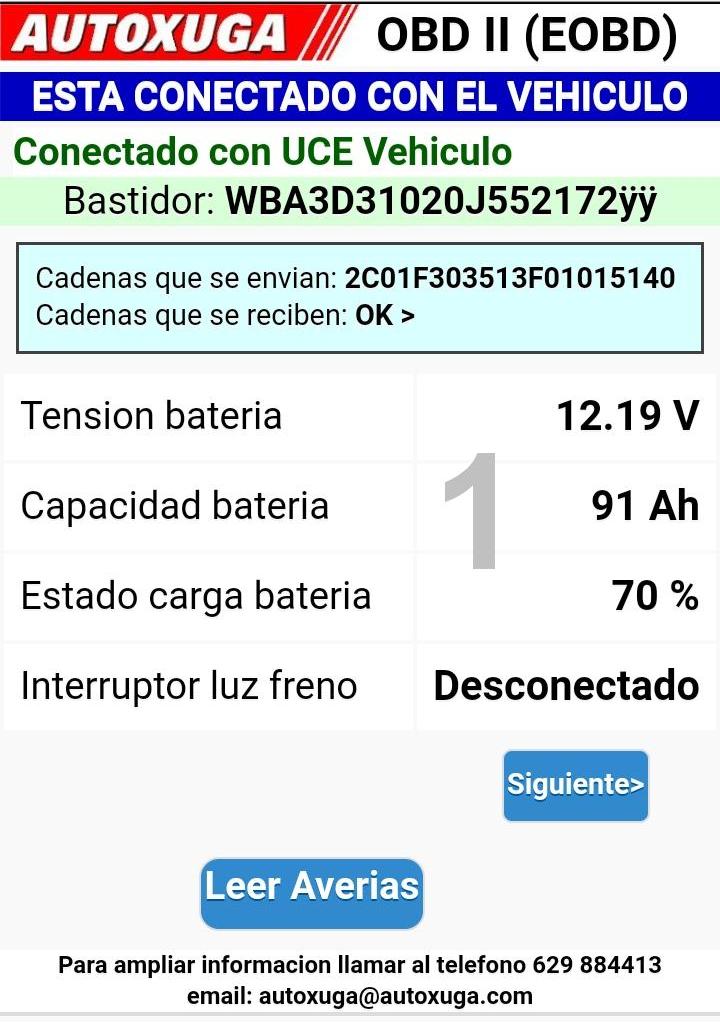

Pantalla 1ª: Datos Sistema EDC17UDS

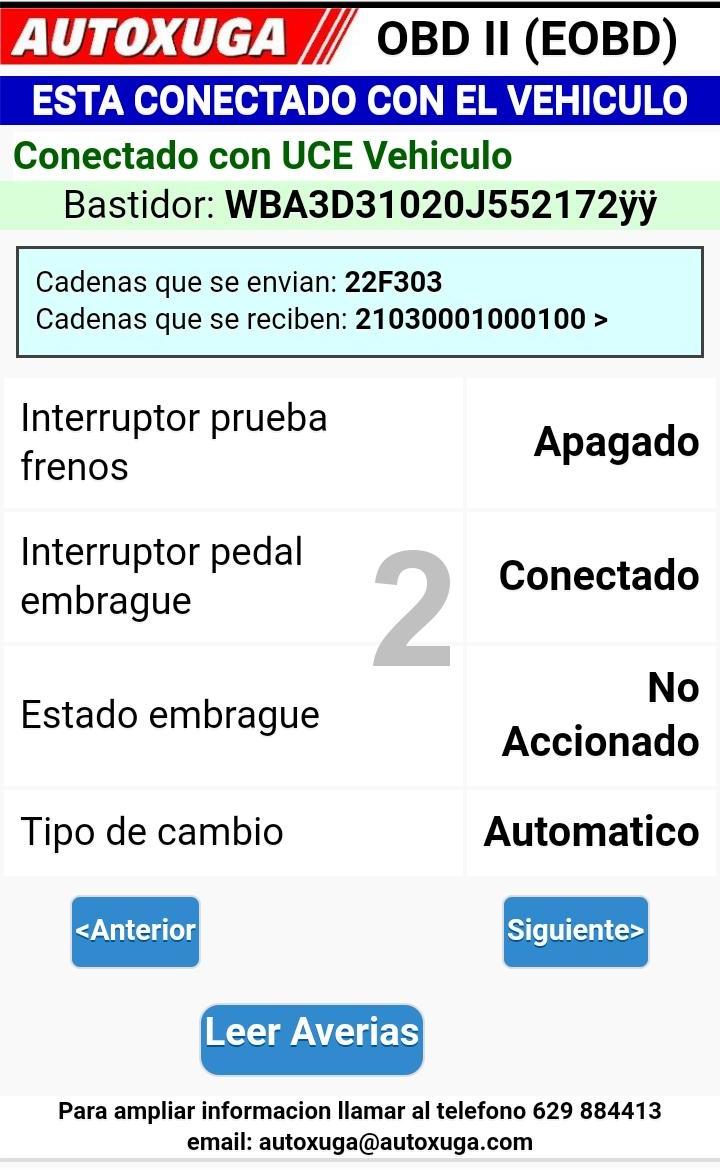

Pantalla 2ª: Datos Sistema EDC17UDS

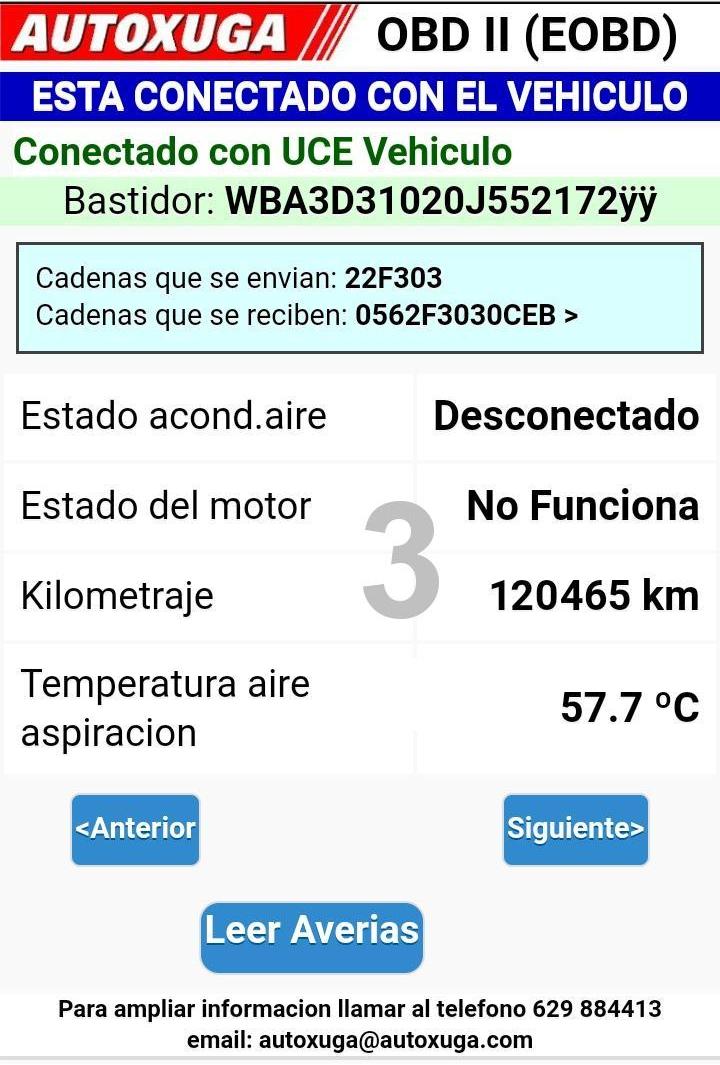

Pantalla 3ª: Datos Sistema EDC17UDS

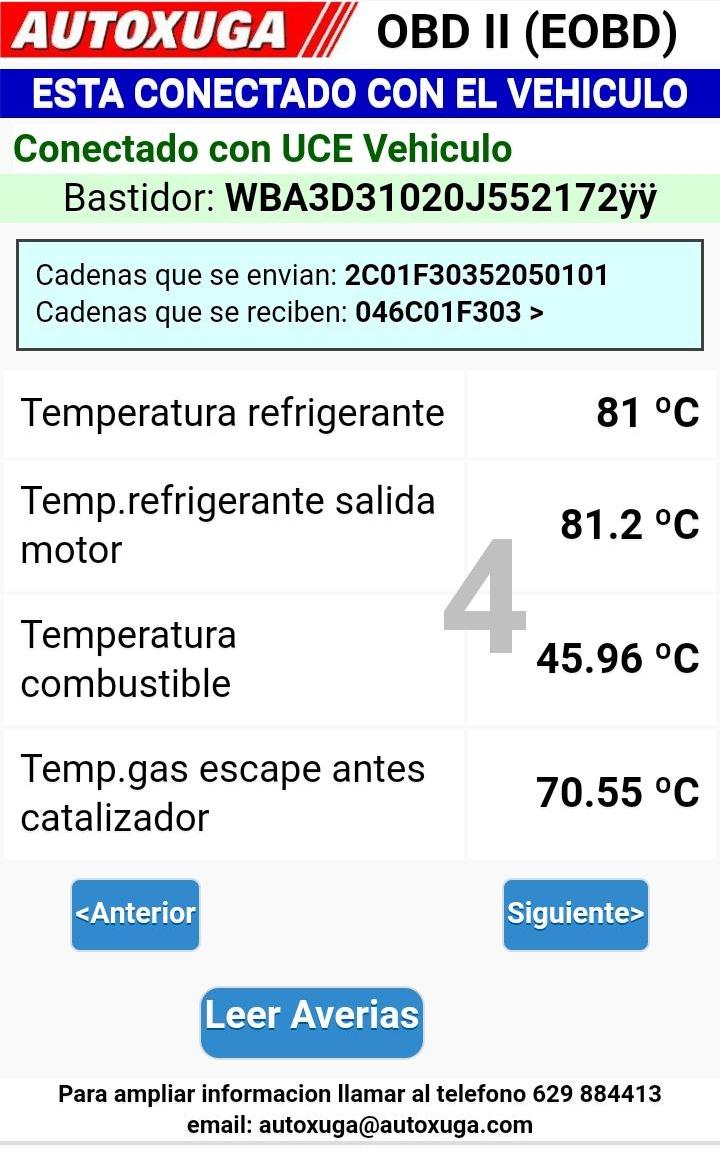

Pantalla 4ª: Datos Sistema EDC17UDS

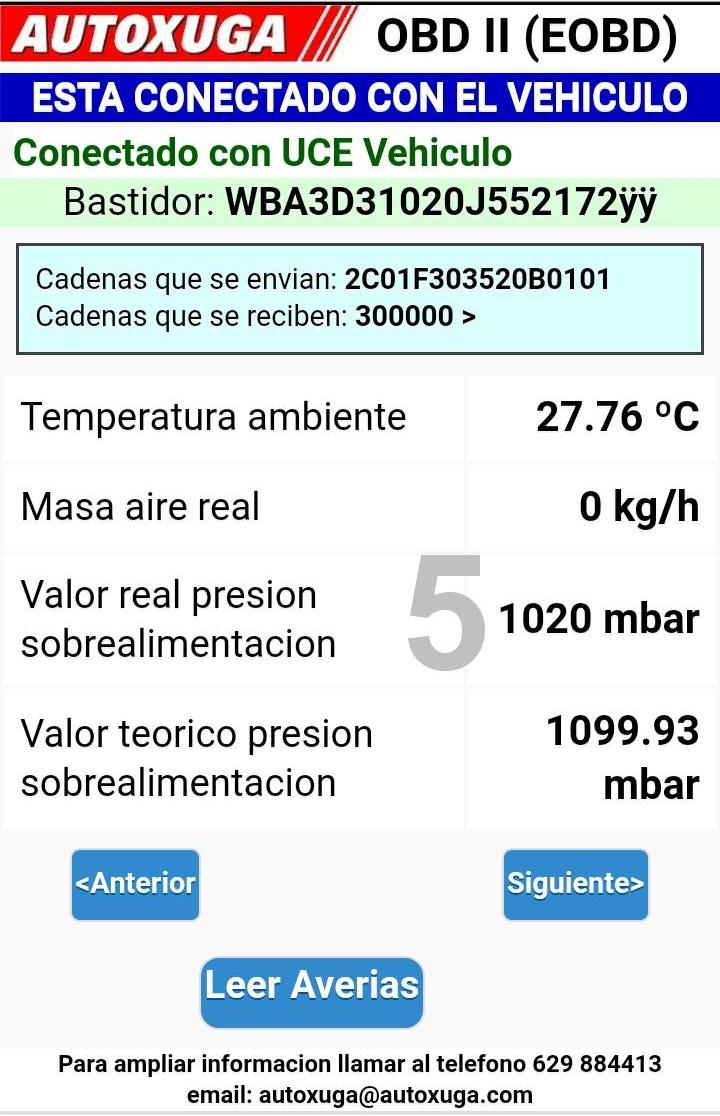

Pantalla 5ª: Datos Sistema EDC17UDS

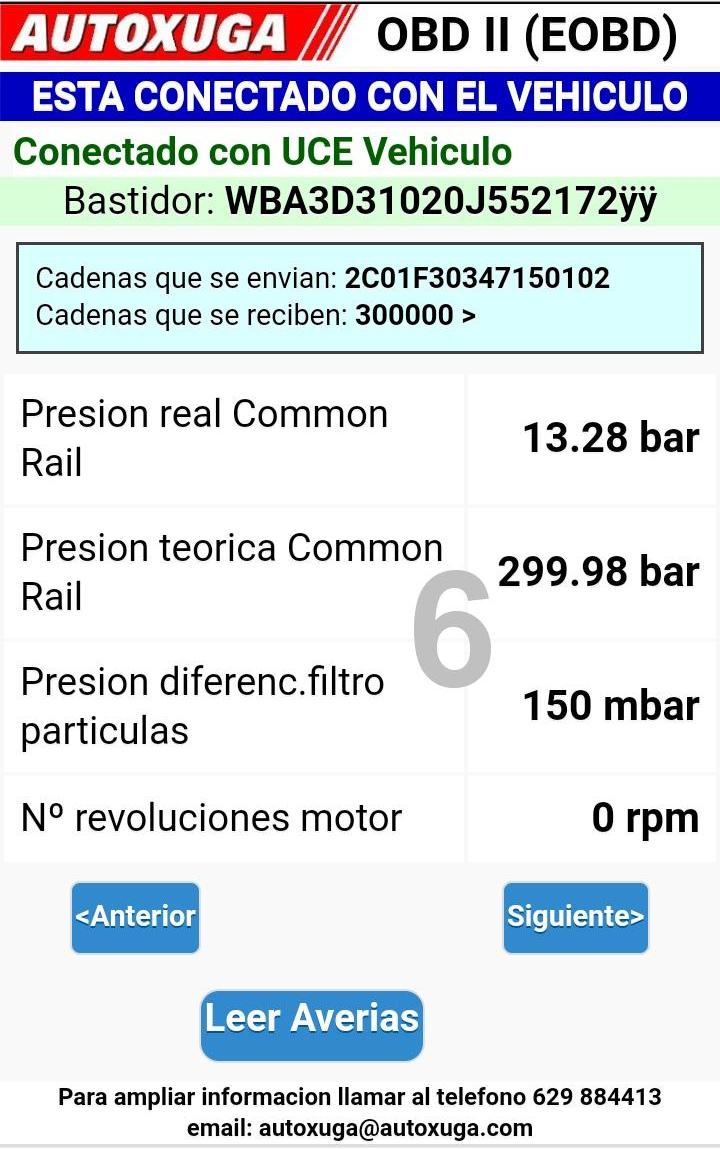

Pantalla 6ª: Datos Sistema EDC17UDS

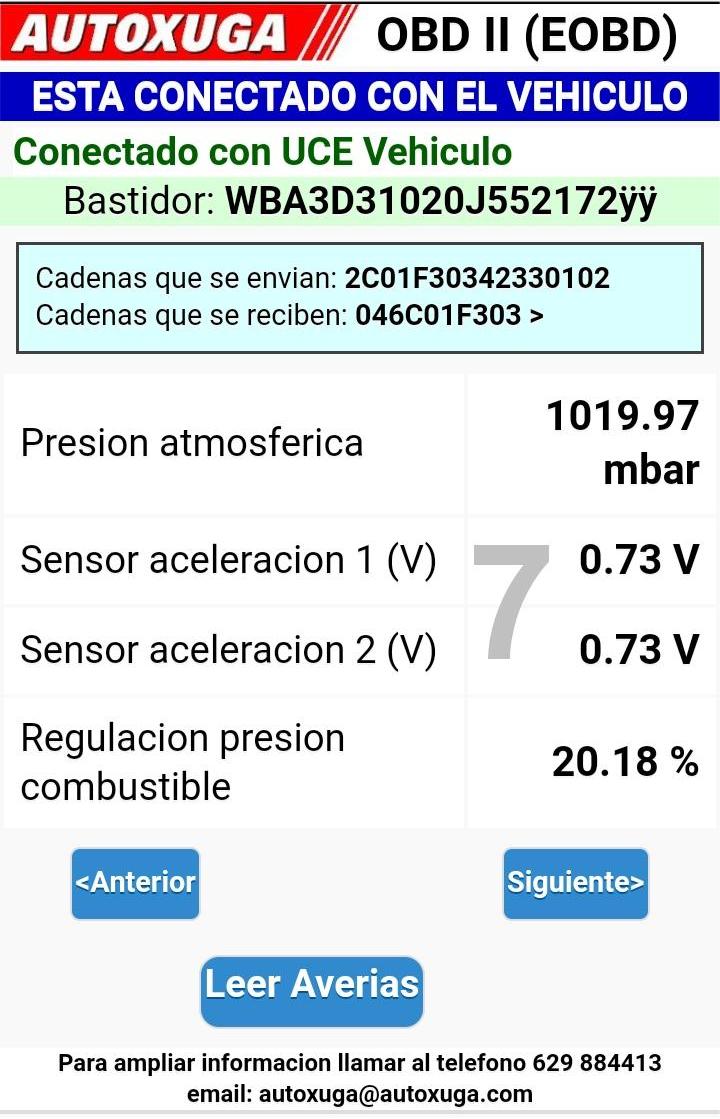

Pantalla 7ª: Datos Sistema EDC17UDS

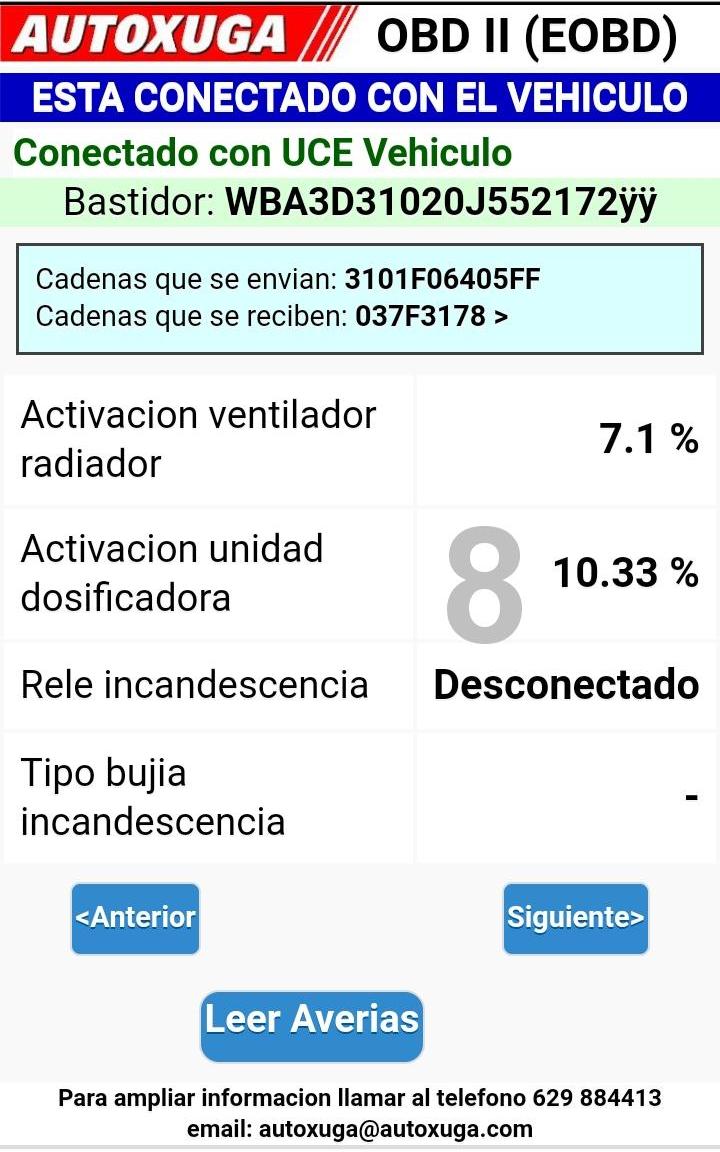

Pantalla 8ª: Datos Sistema EDC17UDS

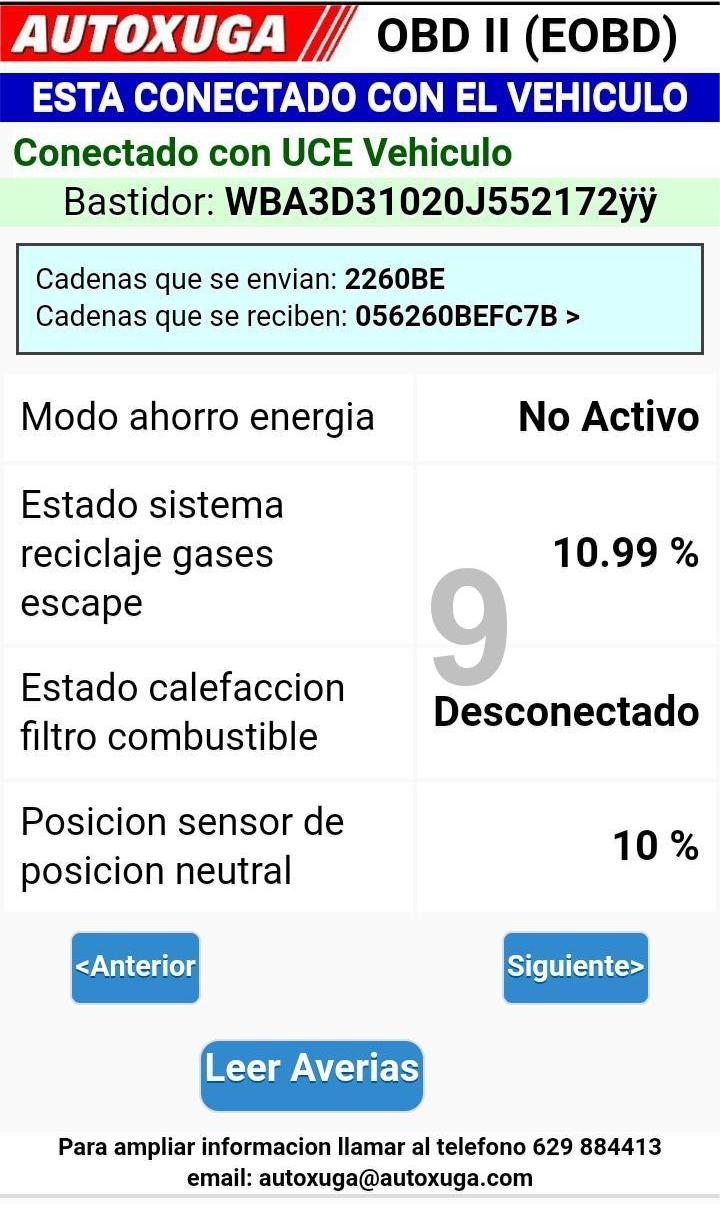

Pantalla 9ª: Datos Sistema EDC17UDS

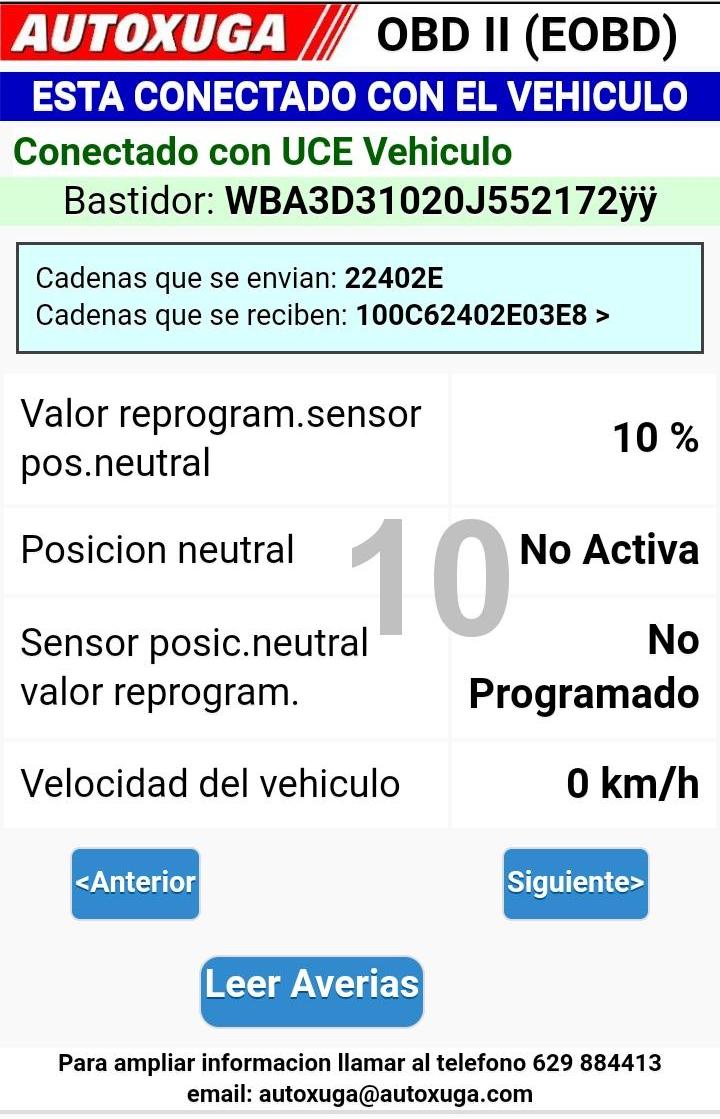

Pantall 10ª:Datos Sistema EDC17UDS
Pantall 11ª:Datos Sistema EDC17UDS

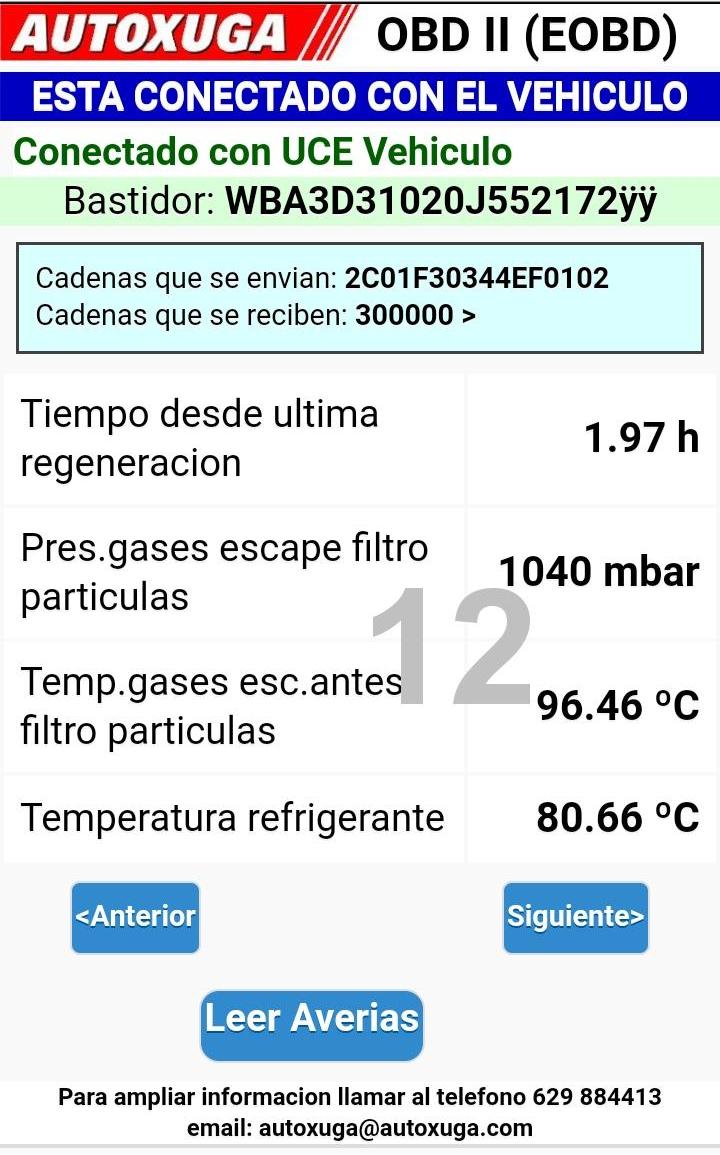

Pantall 12ª:Datos Sistema EDC17UDS
Pantall 13ª:Datos Sistema EDC17UDS

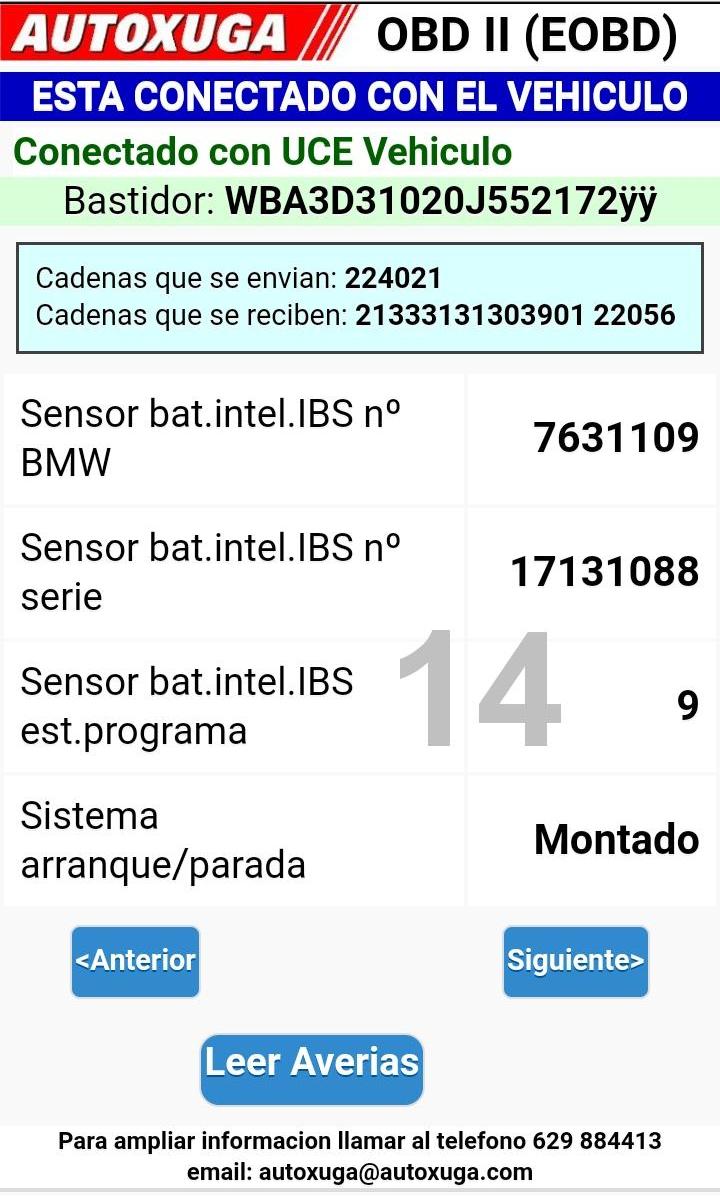

Pantall 14ª:Datos Sistema EDC17UDS

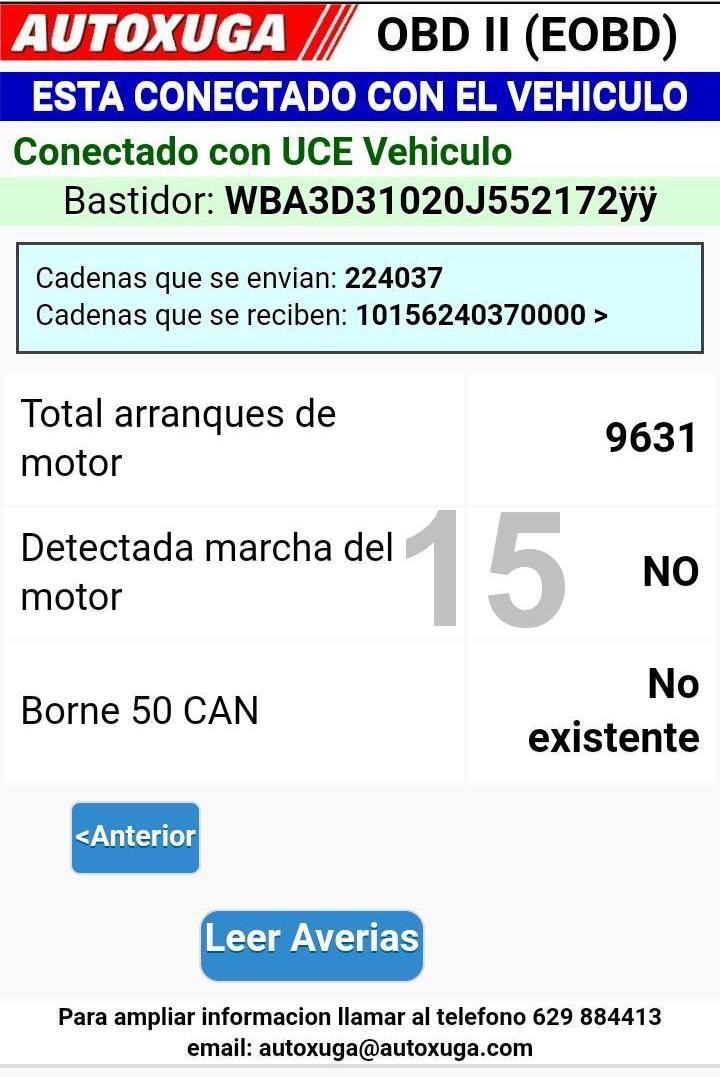

Pantall 15ª:Datos Sistema EDC17UDS
Como se ha demostrado anteriormente, la diagnosis con las App de Autoxuga de MARCAS COCHES no se parecen EN NADA a los chequeos
que realizan otras Apps que solo VERIFICAN protocolos OBD.
Las apps que solo chequean los protocolos OBD si las comparamos con las App desarrolladas por Autoxuga que para el caso del Motor hay
una diferencia muy importante ya que chequean ademas del protocolo OBD, Centralitas de: Motor diesel, gasolina, Airbag,
ABS, ESP, Cuadro instrumentos, Cambio Automatico, etc.y su diferencia es como comparar una BICICLETA con un AVION.
Ambos son elementos de transporte pero no se parecen en nada

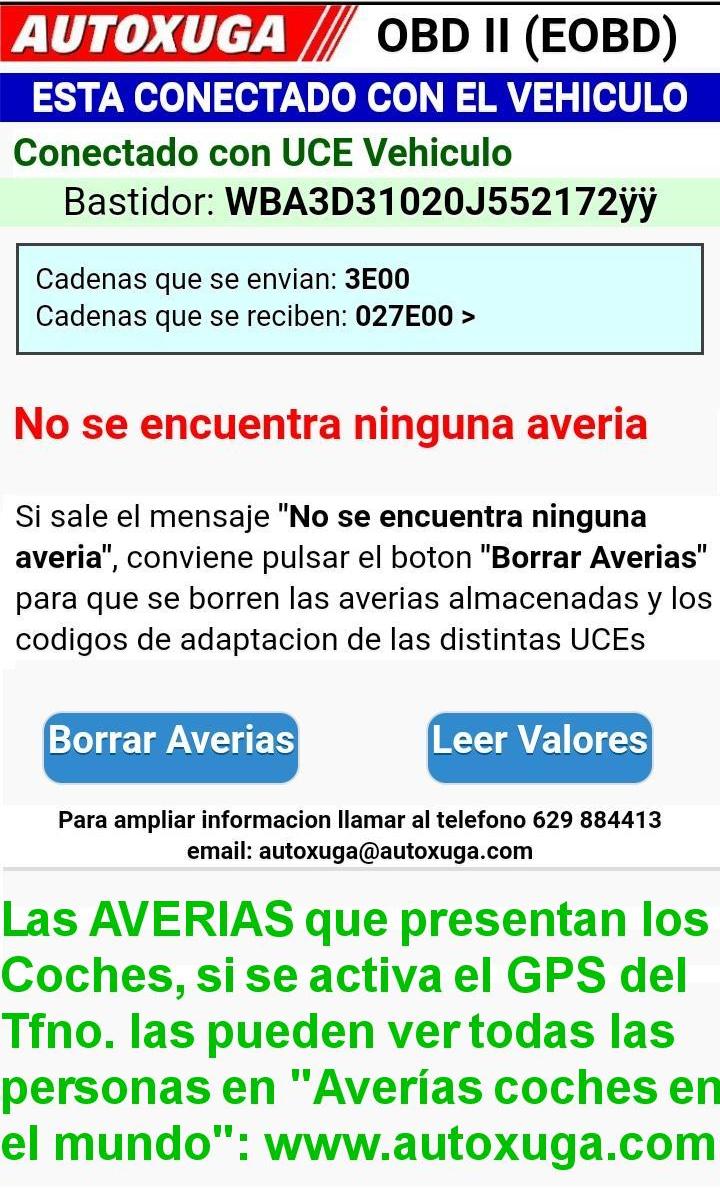

Lectura y borrado de averias en el Sistema EDC 17 UDS de BMW
